產品系列 : 高壓絕緣電阻萬用表
適用于電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻測量,交直流電壓、電流、電阻、電容、頻率、二極管及通斷測量等
輸出額定電壓:500V/1000V/2500V
絕緣電阻量程:0.5MΩ~50GΩ
短路電流:1mA MAX
直流電壓量程:DC:0V~1000V
交流電壓量程:AC:0V~700V
直流電流量程:DC 0mA~400mA
交流電流量程:AC 0mA~400mA
電阻量程:0Ω~40MΩ
電容頻率:0nF~40mF
頻率量程:0Hz~20MHz
產品簡介
本產品是一款絕緣電阻萬用表。其功能齊全,準確度高、操作可靠、使用方便。絕緣測試電壓可切換。普通絕緣電阻表不能測量自身輸出的高壓,在絕緣電阻表輸出高壓不符合額定值時,用戶不容易發現,以至有時測量結果偏差過大,造成安全隱患,可適時監測輸出高壓,用戶在任何時候都能觀察到儀表實際輸出的測量電壓,有效避免因輸出電壓不符合額定值要求而造成的誤判。儀表測量范圍最高可達到40GΩ,可根據需要設置測量時間,測量完畢后自動保持測量結果。數字多用表功能有交直流電壓、電流、電阻、電容、頻率、二極管及通斷測量等,數字萬用表功能和絕緣電阻表功能是完全分開的,在使用萬用表功能時,不必?fù)?dān)心會被絕緣電阻表產生的高壓電擊。本產品適用于測量變壓器、電機、電纜、開關、電器等各種電氣設備及絕緣材料的絕緣電阻,對各種電氣設備進行保養維修、試驗及檢定。它結構精巧,攜帶方便,是您理想的電工、電子測試儀表。
產品特點
1. 絕緣電阻表與萬用表的完美結合,絕緣電阻測試與數字萬用表相互分開,測試時互不影響。
2. 最大輸出電壓2500V,最大測試阻值40GΩ,短路電流≥1mA。
3. 絕緣電阻值,測試時間,輸出電壓同屏顯示。
4. 結構精巧、準確度高、操作簡單可靠、攜帶方便。
技術參數
產品型號 | ETCR3430A | ETCR3430B |
額定電壓 | 250V;500V;1000V | 500V;1000V;2500V |
輸出電壓精度 | ±10% | ±10% |
絕緣電阻量程 | 0.25MΩ~10GΩ | 0.5MΩ~50GΩ |
絕緣電阻最高精度 | ±(5%+5) | ±(5%+5) |
短路電流 | ≥1mA | |
直流電壓 | 400mV/4V/40V/400V/1000V ±(0.5%+5) | |
交流電壓 | 4V/40V/400V/700V ±(0.8%+5) | |
直流電流 | 40mA/400mA ±(0.8%+5) | |
交流電流 | 40mA/400mA ±(1%+5) | |
電 阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ ±(0.8%+5) | |
電 容 | 4nF/40nF/400nF/4uF/40uF/400uF/4mF/40mF ±(3%+20) | |
頻 率 | 40Hz/400Hz/4kHz/40kHz/400kHz/4MHz/20MHz ±(0.5%+3) | |
電 源 | DC9V,5號堿性干電池(LR6 1.5V×6) | |
顯示模式 | 液晶顯示,最大顯示:3999 | |
儀表尺寸 | 長寬高:170mm×156mm×64mm | |
質 量 | 約0.9kg(含包裝) | |
數據保持 | HOLD 鍵保持?jǐn)?shù)據 | |
絕緣測量時間 | 1/2/10分鐘 | |
電池電壓 | 電池欠壓符號顯示,電池電壓低時提醒及時更換電池 | |
自動關機功能 | 開機15分鐘后自動關機 | |
功 耗 | 最大功耗:4.5W ,最小功耗18mW,休眠時功耗:小于100uW | |
工作環境 | 0°C-40°C,小于75%RH | |

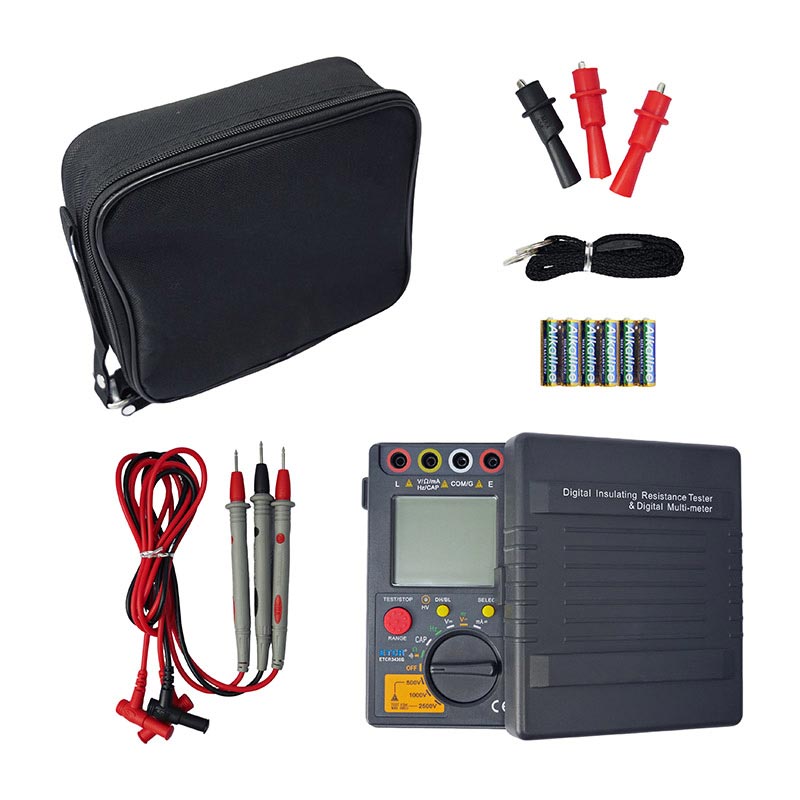

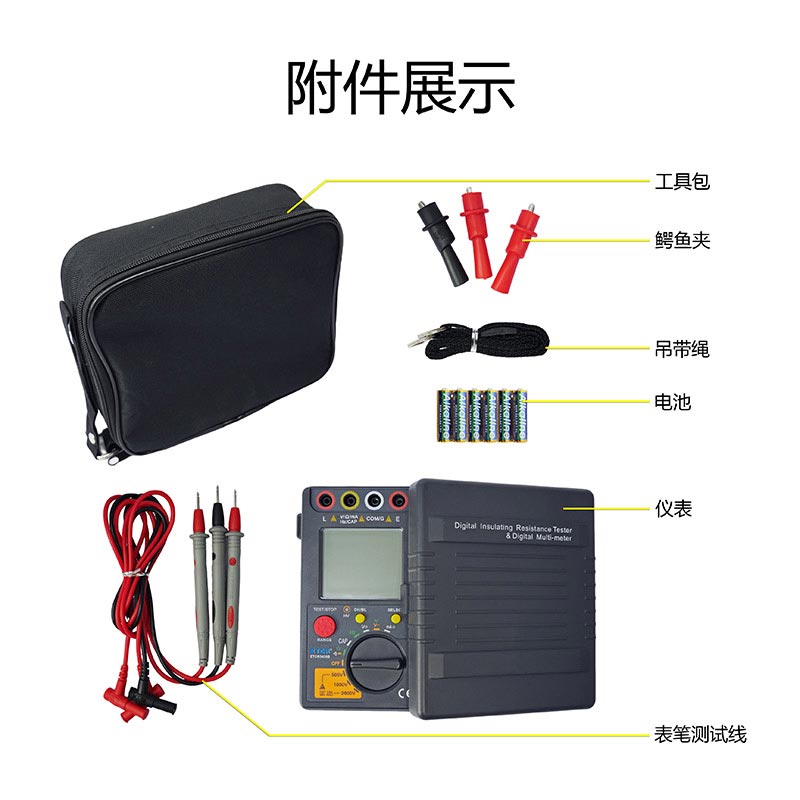

隨機附件 | 儀表:1件;高壓測試表筆:2條紅色; 表筆測試線:1條黑色;鱷魚夾:3個(紅色2個/黑色1個); LR6電池:6節;工具包:1件 |
